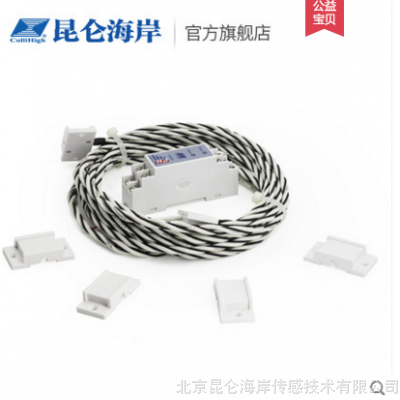

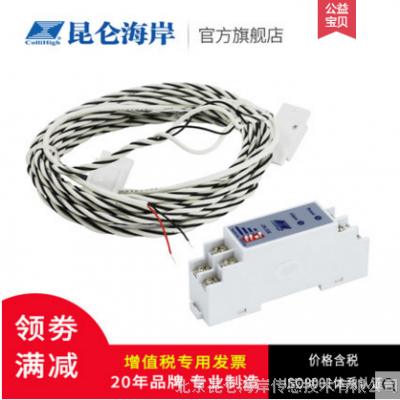

一.产品简介：             昆仑海岸 线缆式水浸变送器 水浸传感器 智能安防 积水报警JS-DX

    JS-DX系列水浸变送器是一款配合水浸传感器使用的分体式导轨安装的***变送器，主要用于监测现场某处或连续多处是否有积水险情，其原理是变送器调幅激励水浸传感器，一旦检测的水浸传感器所在位置某处有水，激励信号变化反馈给变送器，由变送器***芯片对其进行放大、整形、比较、输出高低电平或继电器告警。该系列产品使用电源，输入，输出三端隔离技术，极大程度提高电气兼容性和系统可靠性；输入的防氧化，防极化，防腐蚀设计；输出的光电隔离和线圈隔离保护，***保证产品的可靠性和寿命。

    该系列产品通讯基站、***机房、图书馆、宾馆、饭店、仓库等一些需要对有积水状况进行告警的场所。



二．产品特点：



 1.隔离性高：电源，输入，输出三端隔离设计;

 2.四档灵敏度：可根据现场情况可调变送器灵敏度的档位;

 3.分体设计：变送器标准导轨式安装;传感器与变送器分体式设计;

 4.***技术：传感器使用内置金属导体的导电橡胶线缆通过双绞连接方式固定在软线支架上设计;

 5.使用特点:水浸传感器需紧贴地面安装,无方向极性要求，防氧化，防极化，防腐蚀设计;

 6.适用场合广：根据现场检测范围大小可定制相应长度的水浸传感器;(***长50米)



三．主要技术参数：                 昆仑海岸 线缆式水浸变送器 水浸传感器 智能安防 积水报警JS-DX

供电电压：DC24V (9V~32V)

工作温度：0℃~50℃

工作湿度：20%RH ~***RH

误 报 率：＜100ppm

静态功耗: 0.5W

报警功耗：1.2W

输出形式：继电器( 负载电流100mA)

           高低电平输出：

           VL 为0V（+0.5V）

           VH为 5V 或12V(±0.5V)

线缆长度：5m、10m、15m、20m、30m、40m、50m

灵敏度调节：

    避免空档位使用，出厂设置默认2档

          档位1：0kΩ~5kΩ

          档位2：0kΩ~10kΩ

          档位3：0kΩ~25kΩ

          档位4：0kΩ~430kΩ

注：（档位数字越大越容易报警, 档位大遇极少水即可报警,同时也可能会产生误报）

带载能力：固态继电器 ≤100mA

         （电流可以达到1A，需定做）

高低电平  ≥3kΩ

隔离强度：DC 2000V

抗干扰等级：EMC***3级

注：高电平输出12V时，供电电压应高于16V

产品重量:变送器约65g



四．产品外型尺寸

    变送器外形图

    传感器外形图



变送器尺寸图



五．水浸传感器剖面图



六．安装夹尺寸图



七. 面板说明



电源灯：灯亮绿色——工作；

告警灯：灯亮红色——告警；

灵敏度拨码开关：由1至4，档位数字越大越容易报警，选择哪一档灵敏度就将该档位的开关拨到ON，其余拨码置于OFF档。根据现场检测地面潮湿浸水情况选择不同的灵敏度档位(一般情况下建议设置为2档)避免空档位使用



八. 接线说明



1：供电正       2：供电负

3：输出正       4：输出负

5和6 水浸传感器检测端输入

7和8空



九.安装方式



 1．用安装夹将水浸传感器固定于探测区域，必须使水浸传感器和需检测区域完全接触以达到良好的检测效果。

   （安装夹可以用膨胀螺栓或高强度双面胶两种方式固定于检测平面,标配为膨胀螺栓。）



 2．安装夹标配为每米1个（实际安装时，可视探测区域平整程度增减安装夹个数）



安装夹安装示意图：



十．规格型号            昆仑海岸 线缆式水浸变送器 水浸传感器 智能安防 积水报警JS-DX



JS-DX- 线缆式水浸变送器

1- 高低电平输出

2- 继电器输出

O 开路告警或高电平告警

C 闭路告警或低电平告警

5 水浸传感器长5m

10 水浸传感器长10m

15 水浸传感器长15m

20 水浸传感器长20m

30 水浸传感器长30m

40 水浸传感器长40m

50 水浸传感器长50m



十一.检测方法:



1.使用前请认真阅读本说明书，确保接线正确。接通DC24V后，绿色指示灯亮，表示供电正常；

2.水浸线缆传感器必须拉直使用，避免线缆相互导通，引起误报.

3.水浸传感器遇水时，导电率高于告警上***红色的告警指示灯亮，由变送器输出短路报警信号（或开路报警信号），水浸解除后，红灯灭，变送器又处于警戒状态。



十二.产品维修及保养



1.如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：

·现场环境描述；

·故障现象；

2. 变送器属于***仪器，应存放在干燥通风的室内环境，避免阳光直晒。产品清洗只能使用易挥发的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。



十三.注意事项



1. 当收到产品时请检查包装是否完好，并核对变送器规格型号和水浸传感器长度是否与您选购的产品相符。

2.按照装箱清单检查收到产品是否和装箱清单一致,变送器一台，相应长度（n米）的水浸传感器一个,说明书一份，合格证一份，安装夹n-1个，膨胀螺钉2（n+1）个。

3.水浸线缆使用时必须拉直使用，避免相互导通.

4.水浸传感器在安装时注意不要紧贴在导体（如钢管）上,同时也不要让水浸传感器的两条黑线有接触，导致变送器会一直处于告警状态。

5.安装水浸传感器时，不要用力拉伸，尽量少弯折水浸传感器。
